数据流图

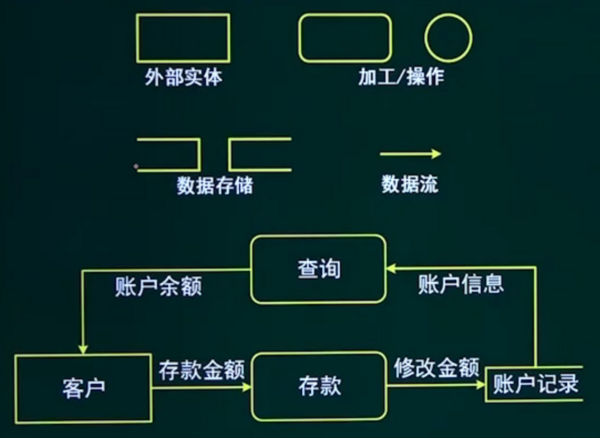

数据流图：是一种结构化设计工具，以图形的方式描绘数据在系统中流动和处理的过程。

外部实体：系统中数据的外部来源和去处。存在于系统之外的人员、组织或其他系统。

加工：对数据的逻辑处理功能，也可看作是对数据的变换操作。别名：处理、功能

数据存储：表示某种数据保存后的逻辑统称（一般名称是XX文件，XX表）

数据流：加工功能的输入数据或输出数据

除了数据流图，在需求分析阶段还会用到以下工具：

数据字典：定义数据流图中各个成分的具体含义，为系统的分析、设计及维护提供了有关元素一致定义和详细描述。包含4类条目：数据流、数据项、数据存储和基本加工。

判定表：描述加工逻辑，对于不同条件的不同处理方式。定义条件取值的组合及定义在各种取值的组合下应执行的动作。

判定树：与判定表相同，也能用于表示问题逻辑中的条件和动作的对应关系。判定树用内部节点表示问题中的条件，用叶子节点表示活动，用根节点表示问题的名字。

某一资格考试系统的需求为：管理办公室公布考试资格条件，考生报名，系统对考试资格审查，并给出资格审查信息；

对符合资格条件的考生，管理办公室给出试题，考生答题，管理办公室给出答案，系统自动判卷，并将考试结果发给考生。

根据该需求绘制数据流图，则（）是外部实体，

A、考生 √

B、试题

C、资格审查

D、考试资格条件

（）是加工。

A、考生

B、试题

C、资格审查 √

D、考试资格条件

判定表和判定树常用于描述数据流图的（）。

A、数据存储

B、外部实体

C、加工逻辑 √

D、循环操作
